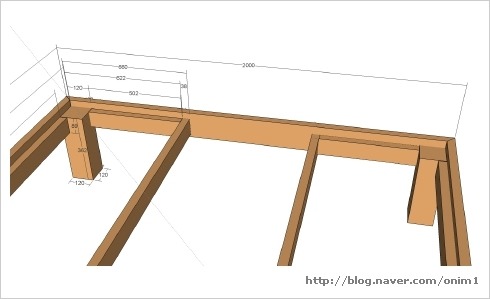

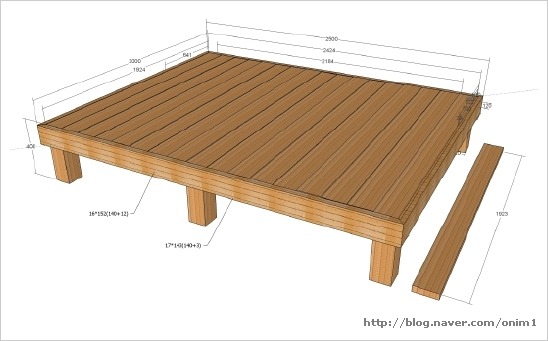

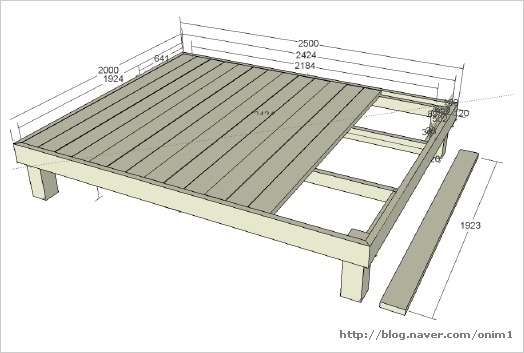

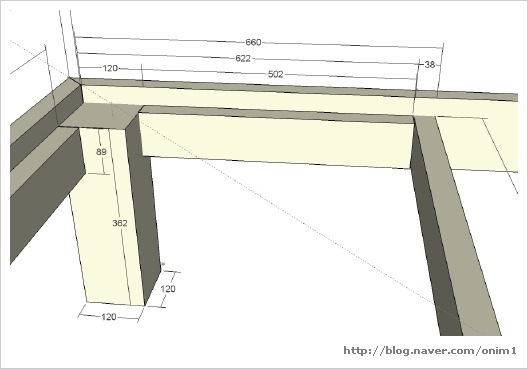

1. 2000 * 2500 *400 규격의 평상입니다  (단위 : mm)

   - 철물 : 아연도금스크루 65mm : 프레임 고정시 사용 (아연도금 = 녹방지)

             아연도금스크루 50mm : 상판 고정시 사용

   - 공구 : 직각자, 톱, 이중날 드릴비트, 전동드릴, 망치, 500원동전

   - 목재 : 친환경 ACQ방부목

        1. 38 * 140 * 2500 ---  2  --- 21 (3600기준)

                         2000 ---  2

                         1923 --- 17

        2. 38 *  89 *  2424 ---  2  --- 4 (3600기준)

                         1032 ---  4  (2)

                          502 ---  4

        3. 120 * 120 * 362 ---  6   --- 1 (3600기준)

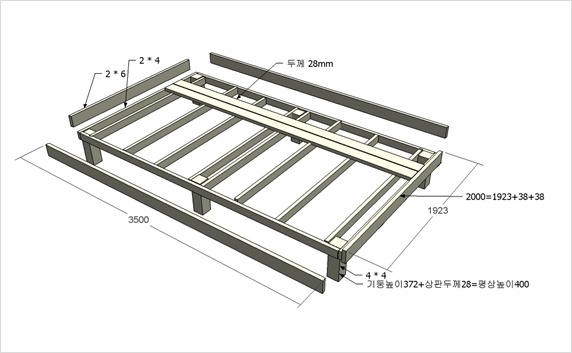

2. 2000 * 3500 * 400 규격입니다

  - 당초 상판은 세로(짧은)방향으로 하고 기둥은 짜맞춤으로 하려 했으나

    접합부위가 많으면 틈새로 스며든 빗물의 건조가 늦어질 것 같아서 방법을 바꾸었습니다

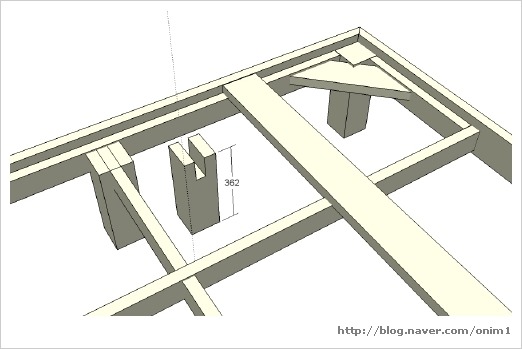

    ㆍ당 초











ㆍ변경후

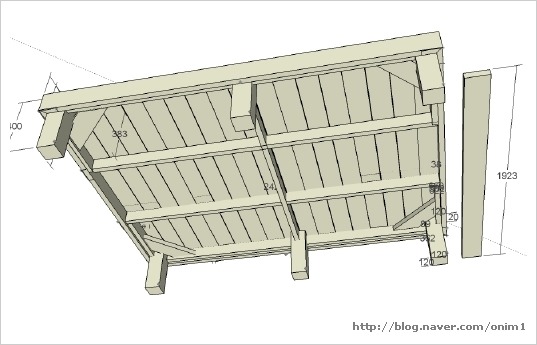

    다음과 같이 보를 보강 하였고 상판은 가로(긴)방향으로,

    상판부재는 수축팽창에 대비 500원 동전을 이용해서 그 두께만큼 간격을 띄어 주었습니다.

    그리고 구조재는 생산자에 따라 두께가 조금씩 다를 수도 있으므로

    구입한 자재의 두께를 실측한 후 도면 상의 칫수와 비교(조정)하는 과정을 거치셔야 합니다.
